Bauanleitung Langzeit-Windmesser
Autor: Jochen
Hartig, DAV Höhlengruppe Frankfurt/Main, 2006
Bauanleitung Langzeit-Windmesser
Autor: Jochen Hartig, DAV Höhlengruppe Frankfurt/Main, 2006
Inhaltsverzeichnis
1. Windmesser
1. Windmesser
Der Langzeit-Windmesser (siehe Abbildung 1) ist eine Eigenentwicklung des Autors, bei der die besondere Herausforderung darin bestand, die Stromversorgung für den über einjährigen Betrieb in einer Umgebungstemperatur nahe des Gefrierpunkts sicherzustellen.
Abbildung 1: Windmesser
Als Windmesser wurde ein modifizierter Flügelradanemometer Skywatch Xplorer1 (www.jdc.ch) eingesetzt. Am magnetischen Flügelrad wurden zwei Magnetfeldsensoren im Winkel von 90 Grad angebracht (siehe Abbildung 2), so dass Drehfrequenz und Rotationsrichtung durch eine entsprechende Elektronik gemessen werden können (siehe Abbildung 3). Die Kalibrierung erfolgte direkt gegen die interne Anzeige des Anemometers.
Abbildung 2: Strömungsmesser mit Magnetfeldsensoren

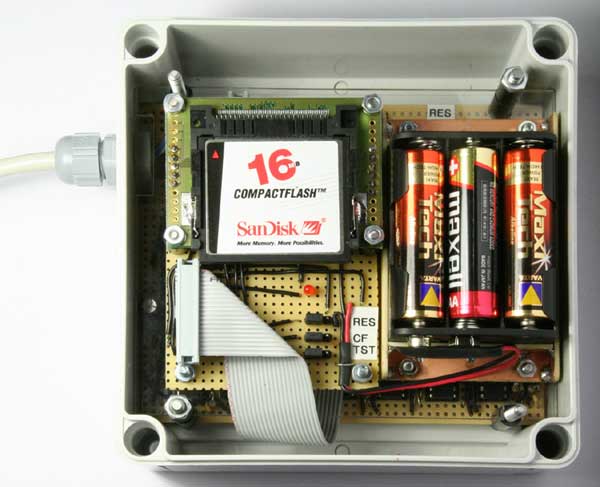

Abbildung 3: Windmesser-Elektronik
Abbildung 4: Windmesser im Praxiseinsatz
2. Schaltplan
Der Kern der Auswertungselektronik besteht aus einem Micro-Controller mit BASIC-Programm, der quarzgesteuert einmal pro Stunde aktiviert wird. Die Messwerte werden in Windgeschwindigkeit und -richtung umrechnet und zusammen mit Datum und Uhrzeit in eine Textdatei auf einer CompactFlash-Karte gespeichert (siehe Abbildung 5).
Ein Messvorgang ist nach zwei Sekunden abgeschlossen, so dass der Mirco-Controller wieder deaktiviert werden kann. Durch den Stromsparmodus ist ein einjähriger Betrieb mit sechs AAA Lithium-Batterien möglich.
Abbildung 5: Architektur Windmesser
Abbildung 6: Magnetfeldsensoren für Windmesser
Abbildung 7: Stromsparender Schlafmodus
Abbildung 8: Quarzgesteuerte Aktivierung (60 Minuten)
Abbildung 9: CompactFlash-Karte als Datenlogger
